VOP：提取复杂图表与数学公式的OCR工具

综合介绍

Versatile OCR Program 是一个开源的光学字符识别（OCR）工具，专门为处理复杂的学术和教育文档设计。它能从PDF、图像等文件中提取文本、表格、数学公式、图表和示意图，并生成适合机器学习训练的结构化数据。支持多语言，包括英语、日语和韩语，输出格式为JSON或Markdown，方便开发者使用。

功能列表

• 提取多语言文本，支持英语、日语、韩语等，可扩展其他语言。
• 识别数学公式，生成LaTeX代码和自然语言描述。
• 解析表格，保留行列结构，输出结构化数据。
• 分析图表和示意图，生成语义标注和描述（如“此图展示细胞分裂四个阶段”）。
• 处理复杂布局PDF，准确识别公式密集段落和视觉元素。
• 输出JSON或Markdown格式，包含语义上下文，优化AI训练。
• 使用DocLayout-YOLO、Google Vision API、MathPix等技术，提升识别精度。
• 提供90–95%的高准确率，适用于真实学术数据集（如EJU生物、东大数学）。
• 支持批量处理，处理多文件输入。

使用帮助

安装流程

要使用Versatile OCR Program，需克隆仓库并配置环境。以下是详细步骤：

1. 克隆仓库
   在终端运行：

   git clone https://github.com/ses4255/Versatile-OCR-Program.git
   cd Versatile-OCR-Program


2. 创建虚拟环境
   推荐使用Python 3.8或更高版本。创建并激活虚拟环境：

   python -m venv venv
   source venv/bin/activate  # Linux/Mac
   venv\Scripts\activate     # Windows


3. 安装依赖
   安装项目所需库：

   pip install -r requirements.txt


   依赖包括opencv-python、google-cloud-vision、mathpix、pillow等。确保网络连接稳定。

4. 配置API密钥
   项目依赖外部API（如Google Vision、MathPix）进行高级OCR处理：
   • Google Vision API：在config/目录下创建google_credentials.json，填入服务账号密钥。获取密钥请访问Google Cloud Console。
   • MathPix API：在config/目录下创建mathpix_config.json，填入app_id和app_key。注册MathPix账户可获取密钥。
   • 配置文件模板见项目README.md。
5. 验证安装
   运行测试脚本确保环境正确：

   python test_setup.py


   如无错误，安装完成。

操作流程

Versatile OCR Program分为两阶段运行：初始提取和语义处理。

1. 初始OCR提取

运行ocr_stage1.py提取原始元素（文本、表格、图表等）：

python ocr_stage1.py --input sample.pdf --output temp/

• --input指定输入文件（PDF或图像，如PNG、JPEG）。
• --output指定中间结果目录，包含坐标、裁剪图像等。
• 支持批量处理：用--input_dir指定文件夹。

2. 语义处理与最终输出

运行ocr_stage2.py将中间数据转为结构化输出：

python ocr_stage2.py --input temp/ --output final/ --format json

• --input指定第一阶段的输出目录。
• --format选择输出格式（json或markdown）。
• 输出包含文本、公式描述、表格数据和图表语义标注。

主要功能操作

1. 多语言文本提取

提取PDF或图像中的文本，支持多语言：

python ocr_stage1.py --input document.pdf --lang eng+jpn+kor --output temp/
python ocr_stage2.py --input temp/ --output final/ --format markdown

• --lang指定语言，格式为eng（英语）、jpn（日语）、kor（韩语），多语言用+连接。
• 输出文件包含文本内容和语义上下文，保存为Markdown或JSON。

2. 数学公式识别

识别公式并生成LaTeX代码及描述。例如，公式x^2 + y = 5输出为“一个二次方程，包含变量x和y”。操作：

python ocr_stage1.py --input math.pdf --mode math --output temp/
python ocr_stage2.py --input temp/ --output final/ --format json

• --mode math激活公式识别。
• 输出包含LaTeX代码和自然语言描述。

3. 表格解析

提取表格，保留行列结构：

python ocr_stage1.py --input table.pdf --mode table --output temp/
python ocr_stage2.py --input temp/ --output final/ --format json

• --mode table专注于表格处理。
• 输出为JSON，包含行列数据和总结描述。

4. 图表与示意图分析

分析图表或示意图，生成语义标注。例如，折线图可能输出“显示2010至2020年气温变化的折线图”。操作：

python ocr_stage1.py --input diagram.pdf --mode figure --output temp/
python ocr_stage2.py --input temp/ --output final/ --format markdown

• --mode figure启用图表分析。
• 输出包含图像描述、数据点提取和上下文。

使用技巧

• 提高准确率：输入高分辨率文件（推荐300 DPI）。运行时添加--dpi 300优化图像解析。
• 批量处理：用--input_dir data/处理文件夹内所有文件。
• 自定义语言：编辑config/languages.json添加语言，需安装对应OCR模型（如Tesseract语言包）。
• 调试日志：添加--verbose查看详细运行信息。
• 压缩输出：用--compress减小JSON文件体积。

注意事项

• 确保输入文件清晰，低质量文件可能降低识别精度。
• 外部API需稳定网络，建议配置备用密钥。
• 输出目录需有足够磁盘空间，大型PDF可能生成较大文件。
• 根据GNU AGPL-3.0许可证，衍生项目必须公开源代码。
• 项目计划一个月内发布AI流水线集成，敬请关注。

通过以上步骤，用户可快速上手，处理复杂文档并生成AI训练数据。

应用场景

1. 学术研究数据提取

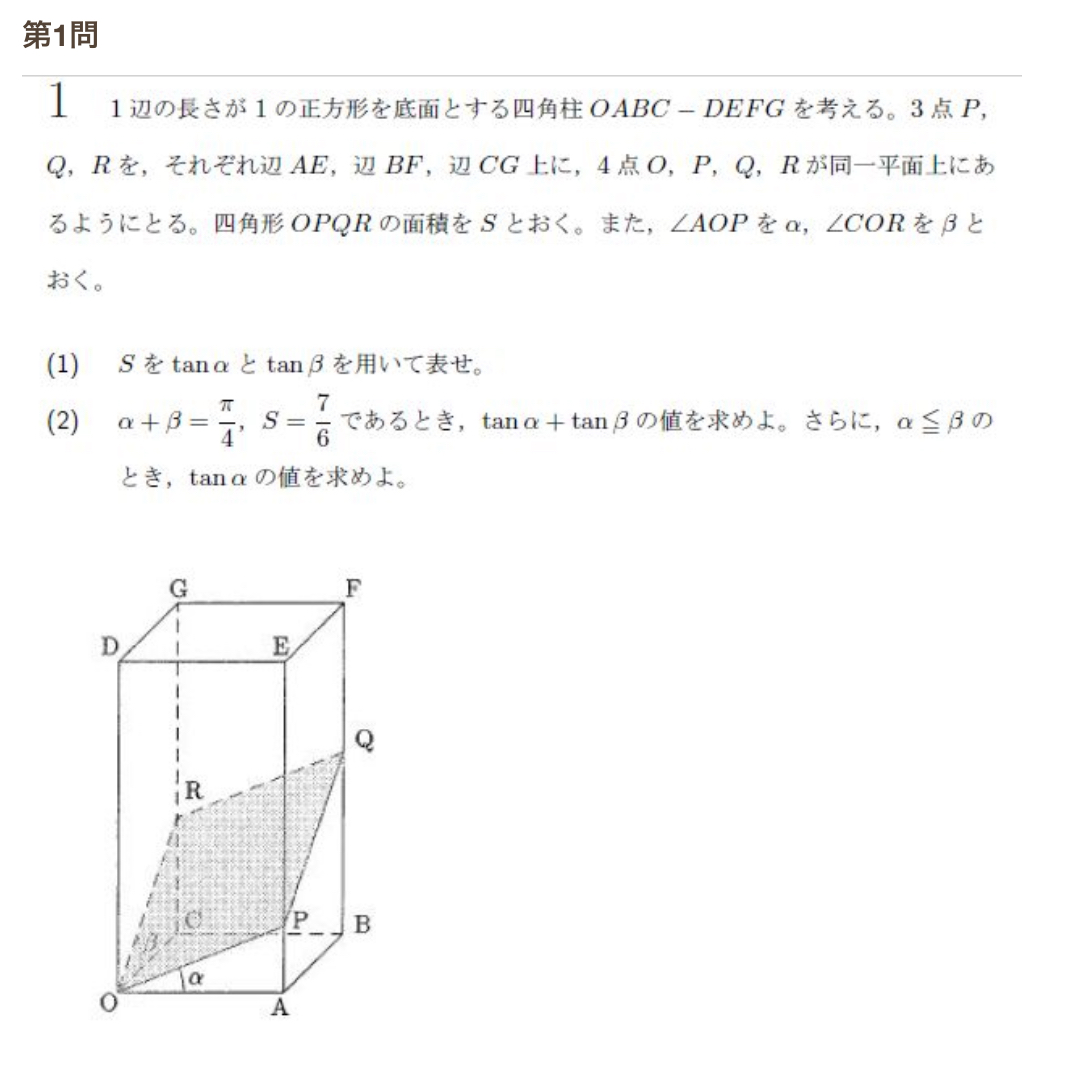

   研究人员可从考试试卷或论文中提取公式、表格和图表，生成带语义标注的数据集。例如，将东大数学试卷转为JSON，用于几何模型训练。
2. 教育资源数字化
   学校可将纸质教材或试卷转为电子格式，提取多语言文本和图表，生成可搜索档案。适合国际课程的多语言处理。
3. 机器学习数据集构建
   开发者可从学术文档提取结构化数据，生成高质量训练集。例如，提取生物试卷的细胞分裂图表，标注阶段描述，训练图像识别模型。
4. 档案馆文档处理
   图书馆可将历史学术文档转为数字格式，保留公式和表格结构，提高检索效率。支持复杂布局的PDF处理。
5. 考试分析工具
   教育机构可分析试卷内容，提取题目类型和图表，生成统计报告，优化教学设计。

QA

1. 支持哪些输入格式？
   支持PDF和图像（PNG、JPEG）。推荐高分辨率PDF以确保准确率。
2. 如何提高表格识别精度？
   使用清晰文件，启用--dpi 300。对于日语表格，Google Vision API优于MathPix，可在config/中调整。
3. 是否必须使用付费API？
   Google Vision和MathPix API需付费账户，但DocLayout-YOLO等开源模块免费。建议配置API以获得最佳效果。
4. 如何添加新语言？
   编辑config/languages.json，添加语言代码和OCR模型（如Tesseract语言包）。重启程序生效。
5. 输出文件过大怎么办？
   用--compress压缩JSON，或选择Markdown格式。也可限制输出模块，如仅提取文本（--mode text）。
6. 如何参与项目改进？
   可通过GitHub提交Pull Request或联系作者（邮箱：ses425500000@gmail.com）。欢迎贡献代码或反馈问题。
